我國的球團廠多數采用圓筒混合機和簡便的輪式混合機進行原料的混合作業。但其混合效率低,故近年來新建的球團廠和某些老廠轉而采用了強力混合機。
一、強力混合機的結構及主要性能參數
1、強力混合機的結構

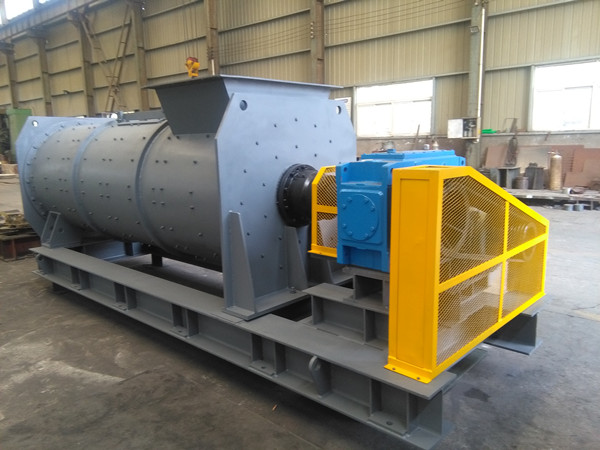

強力混合機由傳動部分及其底座、主軸回轉耙齒部分及筒體等組成。
（1）、傳動部分 傳動部分由電機、液力偶合器、減速機及齒輪聯軸器等組成。
（2）、主軸裝配 整根主軸架設在兩端板的承重軸承上,主軸上焊接固定槽,通過螺栓把頭部焊接有耙齒的耙桿與固定槽聯接在一起。
（3）、筒體裝配 筒體由普通鋼板卷制而成,并焊有進出料口和事故排料口,底部水平放置,通過基礎螺栓與基礎聯接一體。
（4）傳動底座由普通鋼板焊接而成,通過地腳螺栓固定于與筒體同一水平的基礎上。
二、強力混合機的主要性能參數
規格: Φ16 0 0×350 0m m。型式:筒體固定,耙齒軸回轉。處理能力:170t/h。主軸轉速:83.3r/m in.物料停留時間:60s傳動電機:JS126一4,2 25kw,1 4 75r/m in。液力偶合器:Y O X560,1500r/m in。減速機:平行軸圓柱齒輪,N Z L 545型，速比18.軸頭氣壓力：0.098-0.147MPa。設備總重：10657Kg
三、強力混合機的混合效率測定
1、混合效率測定 試驗用物料混合數據如下表：
|
取樣地點 |
成分 |
試樣編號及數據 |
|||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
C |
R |
||
|
混合前 |
SiO2 |
4.03 |
4.69 |
4.63 |
4.38 |
5.49 |
5.09 |
4.56 |
4.56 |
4.46 |
4.37 |
4.63 |
1.46 |
|
CaO |
0.33 |
0.31 |
0.33 |
0.30 |
0.24 |
0.31 |
0.31 |
0.26 |
0.30 |
0.26 |
0.30 |
0.09 |
|
|
Fe |
68.7 |
67.8 |
68.2 |
68.2 |
67.9 |
68.2 |
68.6 |
68.5 |
68.5 |
68.2 |
68.33 |
0.90 |
|
|
輪式混合后 |
SiO2 |
4.06 |
4.59 |
4.62 |
4.30 |
5.35 |
5.06 |
5.46 |
4.50 |
4.50 |
4.36 |
4.58 |
1.31 |
|
CaO |
0.32 |
0.31 |
0.32 |
0.30 |
0.31 |
0.31 |
0.24 |
0.26 |
0.25 |
0.26 |
0.29 |
0.08 |
|
|
Fe |
68.6 |
68.2 |
67.7 |
68.2 |
68.2 |
67.9 |
68.6 |
68.5 |
68.6 |
68.3 |
68.28 |
0.90 |
|
|
強力混合后 |
SiO2 |
6.6 |
6.56 |
5.95 |
6.10 |
6.00 |
5.90 |
6.05 |
6.10 |
5.90 |
6.25 |
6.14 |
0.70 |
|
CaO |
0.24 |
0.24 |
0.25 |
0.27 |
0.31 |
0.25 |
0.25 |
0.25 |
0.31 |
0.25 |
0.26 |
0.07 |
|
|
Fe |
66.8 |
67.0 |
66.80 |
66.7 |
66.4 |
66.6 |
66.5 |
66.6 |
66.8 |
66.5 |
66.67 |
0.60 |
|
注：C為該成分的平均含量，R為極差，即為值與小值之差。
2、混合效率分析

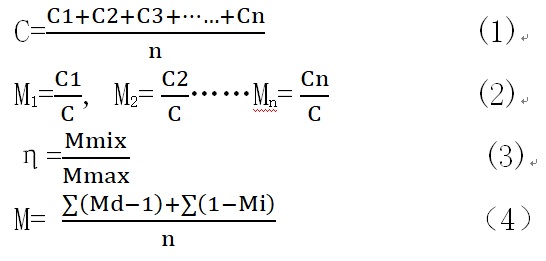

衡量混合作業的質量可用混合效率η和混合料的平均均勻系數m來計算,其計算公式如下:
式中 C1……Cn為試樣某成分的含量,C為平均含量;n為試祥數;M1……Mn為各試樣的均勻系數;Mmix,Mmax為均勻系數的小值和值;Md為大于1的試樣的均勻系數,Mi為小于1的試樣的均勻系數;M為平均均勻系數,其數值愈接近0愈好;η為混合效率,其值愈接近1愈好。
將前面測定的數據運用上述公式計算后的混勻效果列入表2。從表2可以明顯地看出,強力混合機的混合效率η和平均均勻系數m是比較理想的,根據我們掌握的資料,它相當于二段圓筒混合機的混合效果.而
輪式混合的效果則很差,其數據表明,它滿足不了生產對混合的要求.此外,從表1中的數據,特別是極差R的數值表明,強力混合要比輪式混合好得多。
類別
效率代號
測定項目
SiO2
CaO
Fe
混合前
η
0.7341
0.7273
0.9869
M
0.0713
0.2833
0.0040
輪式混合后
η
0.7589
0.7500
0.9869
M
0.0568
0.0965
0.0035
強力混合后
η
0.8939
0.7742
0.9911
M
0.0303
0.0769
0.0022
四、結語
（1）強力混合機是我國球團工藝中近幾年新采用的一種比較理想的混料設備,其工藝合理,混合效果好,設備也已過關,但耙齒的材質國內尚未完全過關,需進一步研究解決。
